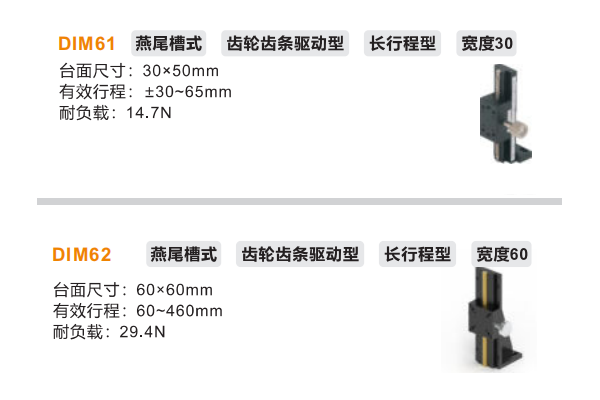

DIM61/DIM62系列是專為長行程、高負載工業應用設計的燕尾槽式手動位移平臺,采用齒輪齒條驅動系統,分別提供30mm窄幅和60mm寬幅導軌版本,滿足不同承載與空間需求。

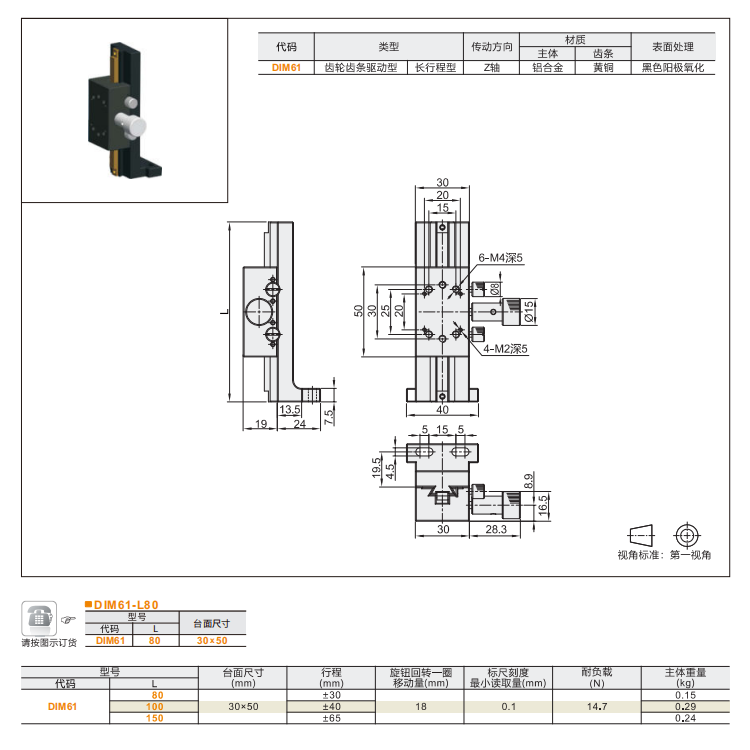

一、DIM61(30mm窄幅版)核心特點
1、緊湊長行程設計:
?燕尾導軌寬度30mm,適合狹窄空間集成
?標準行程500-3000mm(可定制至5m),全行程直線度≤0.05mm/m
2、輕量化高效傳動:
?模數1.5斜齒條+消隙齒輪,移動速度0.5m/s
?鋁合金本體(表面硬質氧化),重量較鋼質輕40%
3、中等負載能力:
?最大負載80kg(3m行程時)
?預緊可調燕尾結構,消除運動間隙
4、典型應用:
?自動化產線輕型輸送定位?檢測設備長距離調節?包裝機械同步校正

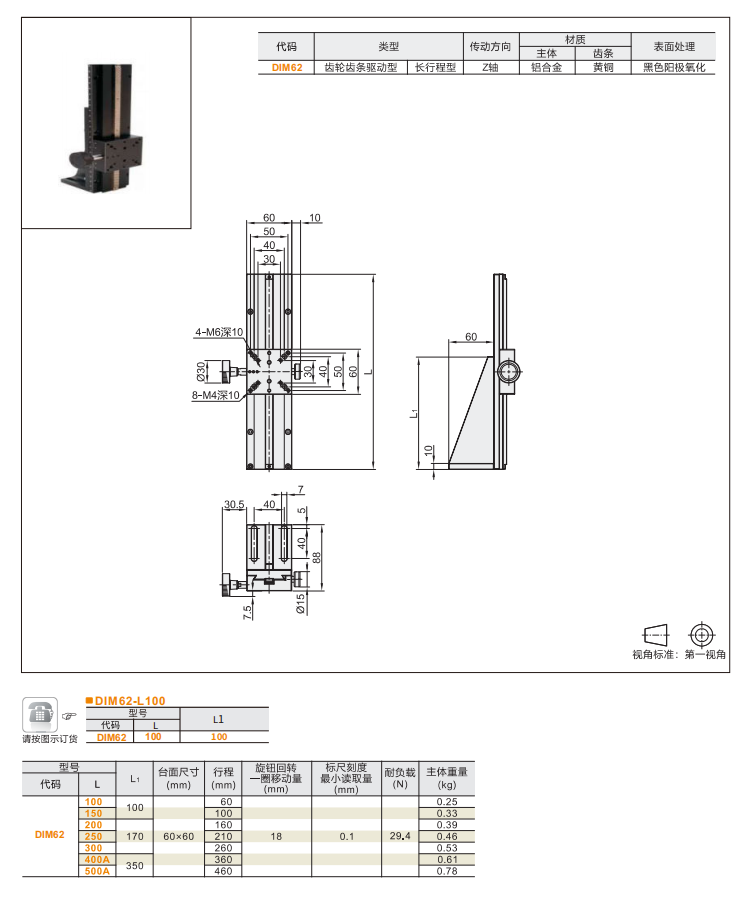

二、DIM62(60mm寬幅版)核心優勢
1、重載長行程結構:
?加寬60mm燕尾導軌,接觸面積提升100%
?鑄鐵基體(HT250),最大負載200kg(5m行程時)
2、高剛性傳動系統:
?模數2.5硬化齒條(HRC50),搭配雙齒輪驅動(DIM62-D型)
?可選伺服電機適配法蘭,推力可達800N
3、工業環境適配:
?全封閉式鋼帶防護(IP55),內置刮屑裝置
?集中潤滑管路預留接口,維護周期12個月
4、典型應用:
?大型焊接設備工裝定位?重型物料輸送調整?機床輔助長行程對刀
三、共性技術亮點
1、智能升級選項:
·絕對值光柵尺(分辨率5μm)
·機械限位/光電限位雙保險系統
2、環境適配:
·防腐蝕鍍層版(適用于潮濕/化工環境)
·高溫耐受型(-20℃~150℃)
3、快速安裝設計:
預加工T型槽/螺紋孔陣列,支持即裝即用
注:DIM61側重輕量化長行程,DIM62主打重載穩定性,均通過激光跟蹤儀精度檢測及5萬次滿載耐久測試。
