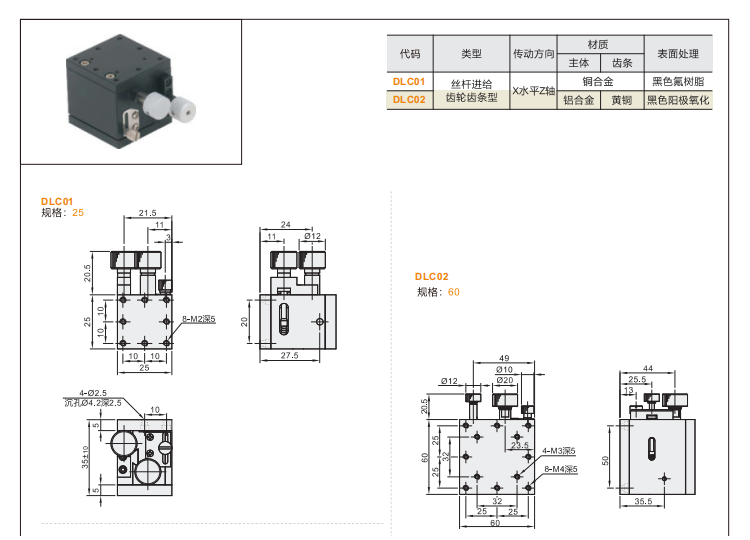

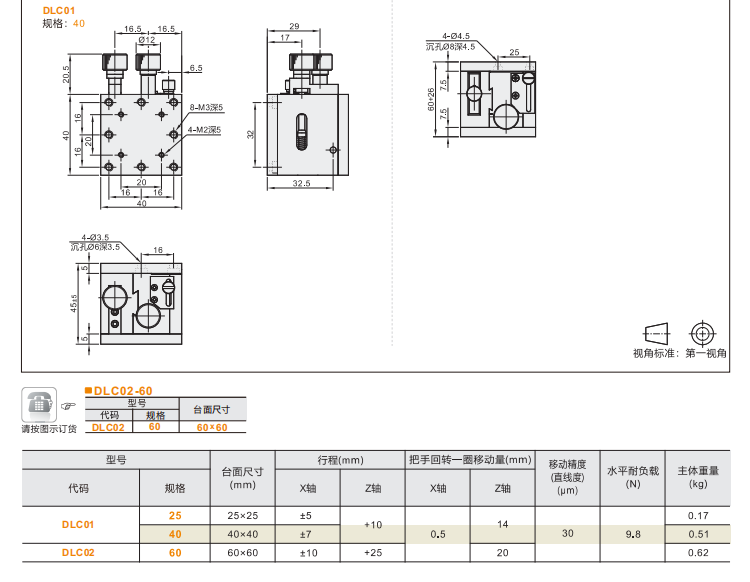

DLCO1/DLC02為燕尾槽式手動位移臺,采用X軸絲杠進給+Z軸齒輪齒條驅動的復合結構,實現高精度水平移動與快速垂直調節。燕尾槽導軌確保高剛性和抗振性,適用于需要多方向精密定位的場景,如光學系統裝配、自動化檢測及精密加工設備。
1、產品特點
(1)復合驅動設計:
·X軸(水平):精密絲杠驅動,分辨率0.01mm/轉,重復精度±0.005mm,適合精細調節。
·Z軸(垂直):齒輪齒條驅動,快速升降,調節效率較純絲杠型提升50%。
(2)高剛性結構:燕尾槽導軌抗偏載能力強,負載能力達15kg(DLCO1)/20kg(DLC02)。
(3)多功能兼容:頂部標準螺紋孔,支持光學平臺擴展或傳感器集成。

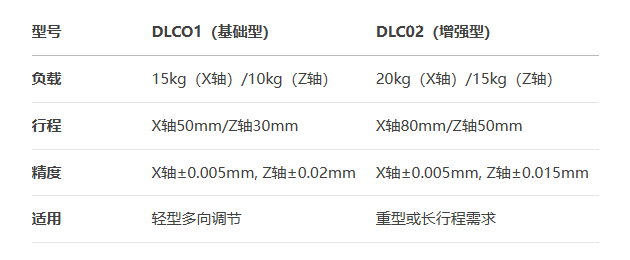

2、型號對比
3、性能對比
(1)對比純絲杠型(如DJX01):Z軸調節更快,但精度略低;適合需頻繁升降的場景。
(2)對比純齒輪齒條型(如DLB01):X軸精度更高,兼顧精細水平定位與快速垂直移動。
(3)典型應用:光學鏡頭多軸校準、自動化設備中的工件位姿調整。
注:Z軸齒輪齒條需定期潤滑以保持順滑度,長期重載建議選DLC02增強型。
