把被測的非電量變化轉換為線圈互感量變化的傳感器稱為互感式傳感器。這種傳感器是根據變壓器的基本原理制成的，把被測位移量轉換為一次線圈與二次線圈間的互感量變化的裝置。

當一次線圈接入激勵電源后，二次線圈就將產生感應電動勢，當兩者間的互感量變化時，感應電動勢也相應變化。由于兩個二次線圈采用差動接法，故稱為差動變壓器式傳感器，簡稱差動變壓器。

1、差動變壓器式傳感器的結構

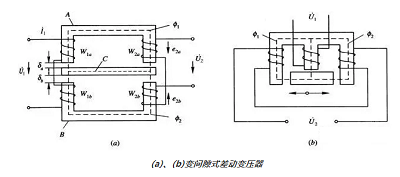

差動變壓器式傳感器結構形式較多，有變隙式、變面積式和螺線管線等。 a、b兩種結構的差動變壓器式傳感器，銜鐵均為板形，靈敏度高，測量范圍則較窄，一般用于測量幾微米到幾百微米的機械位移。

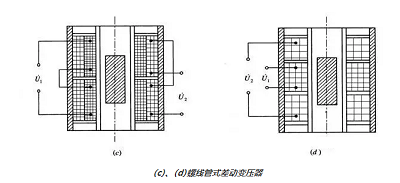

對于位移在1mm至上百毫米的測量，常采用圓柱形銜鐵的螺管型差動變壓器，如c、d兩種結構。

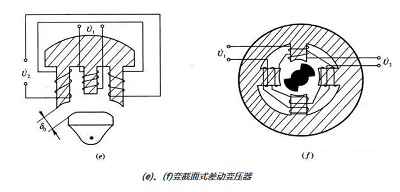

e、f兩種結構是測量轉角的差動變壓器式傳感器，通常可測到幾秒的微小位移。?非電量測量中，應用最多的是螺線式差動變壓器式傳感器，它可以測量范圍內的機械位移，并具有測量精度高、靈敏度高、結構簡單、性能可靠等優點。

2、差動變壓器式傳感器的工作原理

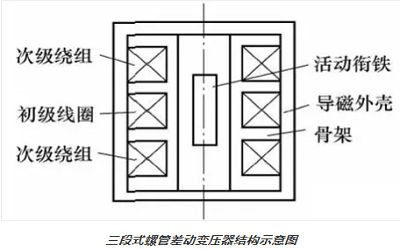

差動變壓器式傳感器的結構由鐵芯、銜鐵和線圈三部分組成。其結構雖有很多形式，但其工作原理基本相同。差動變壓器上下兩只鐵芯均有一個初級線圈1和一個次級線圈2。上下兩只初級線圈串聯后接交流激勵電壓，兩只次級線圈則按電勢反相串接。

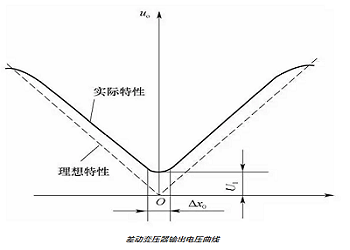

將兩個匝數相等的次級繞組的同名端反向串聯，當初級繞組加以激磁電壓時，根據變壓器的作用原理在兩個次級繞組和中就會產生感應電勢;如果工藝上保證變壓器結構完全對稱，則當活動銜鐵處于初始平衡位置時，輸出電壓為零。當活動銜鐵向某一個次級線圈方向移動時，則該次級線圈內磁通增大，使其感應電勢增加，差動變壓器有輸出電壓，其數值反映了活動銜鐵的位移。三段式螺管差動變壓輸出電壓曲線如圖所示。
